Môj prvý tutoriál je zameraný na jednoduchý objekt ako je hrnček. Mal by ho zvládnuť každý čo má mierne pokročilé znalosti Turbocad Professional 12. Budem stručný, ale dúfam že jasný. V zátvorkách je uvedená strana z knihy k TurboCADu Manuál s příklady k jednotlivým nástrojom.
Prvým krokom je vytvoriť si 2D profil (50x100mm) hrnčeka pomocou Křivky (5-2)
Profil si následne zrotujeme pomocou nástroju Rotace (10-36).
Znovu zvolíme Křivku (5-2) a vytvoríme si profil ucha.
POZOR! krivka ucha musí presahovať stenu hrnčeka.
Nástrojom Kružnice (5-20) vytvoríme kruh s priemerom napr.: 12mm
Teraz zvolíme Kolejové vysunutí (10-35)
a vysunieme kružnicu po krivke ucha.
Zvolíme si 3D rozdíl (11-10)
a od ucha odpočítame hrnček.
POZOR! pri odpočítavaní zvolíme v menu Pop-Up Neodstraňovat odečet
Teraz ucho dáme do rozpadu pomocou nástroja Rozpad (8-3)
a zmažeme prečnievajúce časti.
Volbou Booleovskej operácie si zvolíme nástroj 3D zjednocení (11-9) a zjednotíme ucho s hrnčekom.
A už nám zostáva posledný nástroj v menu 3D modifikace, Zaoblení hran (11-13)
Nastavíme polomer (3mm) a zaoblíme hrany spojov ucha s hrnčekom.

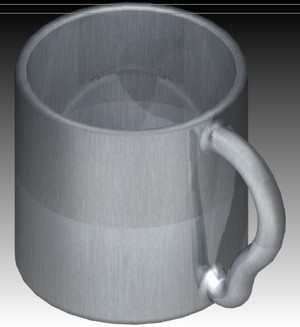

Výsledkom je jednoduchý hrnček, ktorý nám poslúži ako doplnok akejkoľvek kuchyne.
A na záver, príklad použita podobného hrnčeka v konkrétnej vizualizácii
